材料及零件
我們提供奧地利百年大廠TREIBACHER所制造的漿料，制備出來的涂層質(zhì)量可以滿足客戶的需求

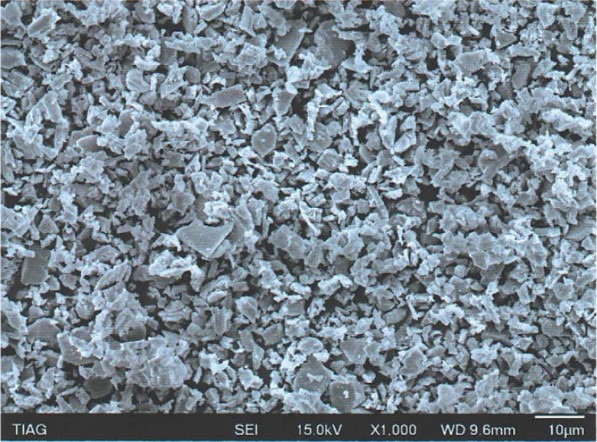

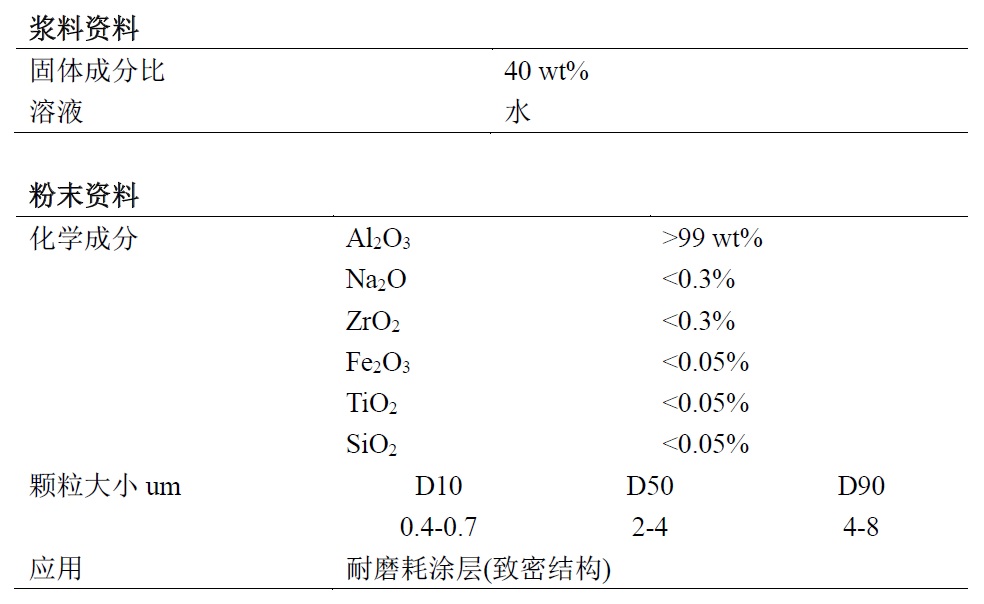

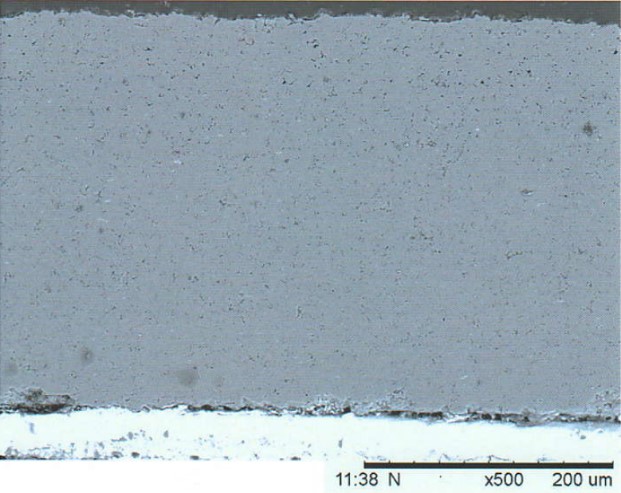

Al2O3 suspension
此漿料可以用來取代現(xiàn)有的APS技術(shù)，可以得到更高的密度、更低的表面粗糙度與更出色的硬度。此漿料的儲(chǔ)存時(shí)間長。并且容易重新分散。

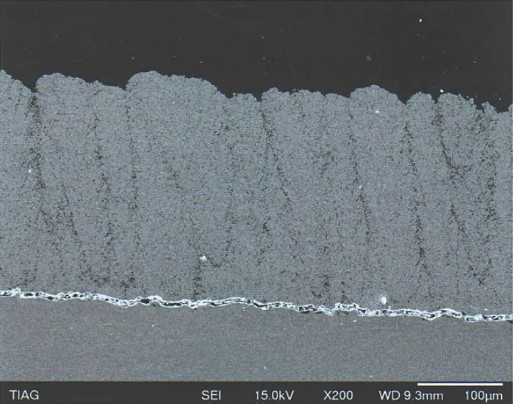

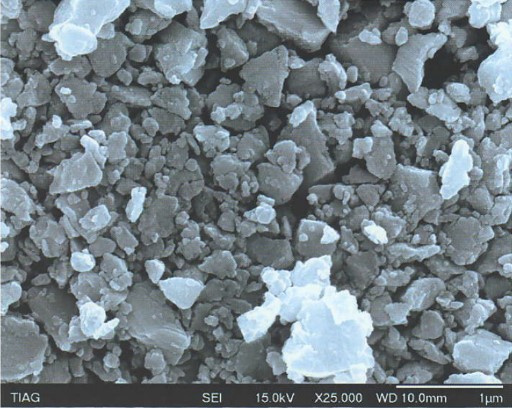

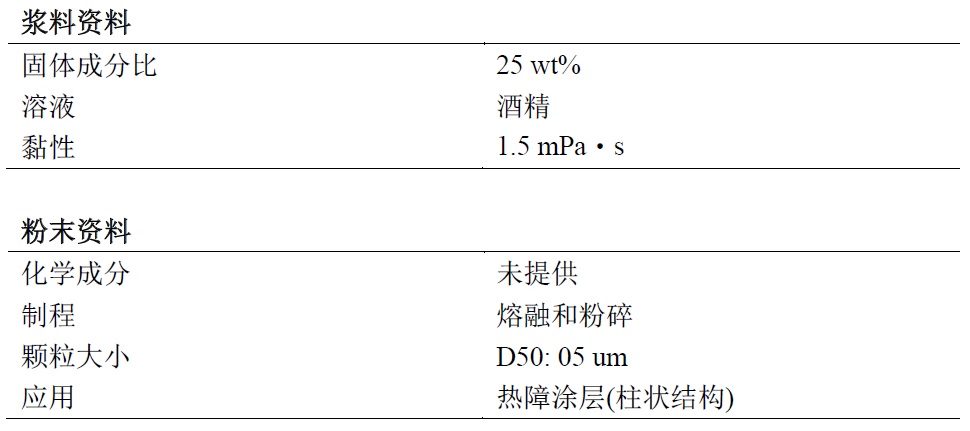

GdZr Suspension (僅供實(shí)驗(yàn)單位使用)
此漿料專為SPS系統(tǒng)所設(shè)計(jì)，可以用來制備出柱狀熱障涂層。GdZr具有高溫相穩(wěn)定性和低導(dǎo)電性，適用于具有合適基層的高溫TBC應(yīng)用。YSZ涂層為TBC中重要的涂層之一，但由于這幾年燃?xì)廨啓C(jī)的發(fā)展快速，所產(chǎn)生的溫度已經(jīng)超越Y(jié)SZ涂層的極限，造成渦輪葉片的維修更加的平凡，主要原因?yàn)閅SZ的燒結(jié)溫度在1200oC，在這樣的環(huán)境下會(huì)使YSZ的相結(jié)構(gòu)趨向于不穩(wěn)定狀態(tài)，而且因?yàn)榻?jīng)過燒結(jié)，其熱傳導(dǎo)也跟著提高。而另外一個(gè)會(huì)使YSZ涂層崩裂的原因?yàn)榭瘴蹎栴}，在大氣中含有相當(dāng)多的CMAS顆粒(鈣鎂鋁硅酸鹽類)，而TBC屬于柱狀結(jié)構(gòu)，這些顆粒會(huì)附著在這些裂縫之中，經(jīng)過高溫與室溫的循環(huán)，造成TBC涂層與鍵結(jié)層(bond-coat)的崩裂。而在氧化鋯中添加Gd和La已被工業(yè)界實(shí)行，其中Gd2Zr2O7在高溫狀態(tài)下具有優(yōu)異的穩(wěn)定性、低熱傳導(dǎo)、適度的膨脹系數(shù)以及抵抗CMAS顆粒的侵蝕能力。

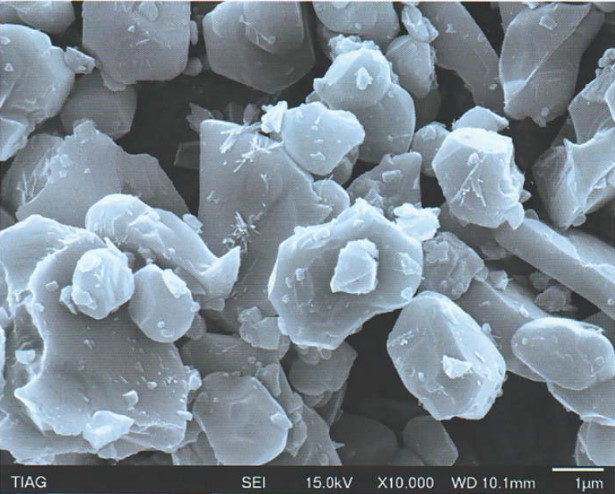

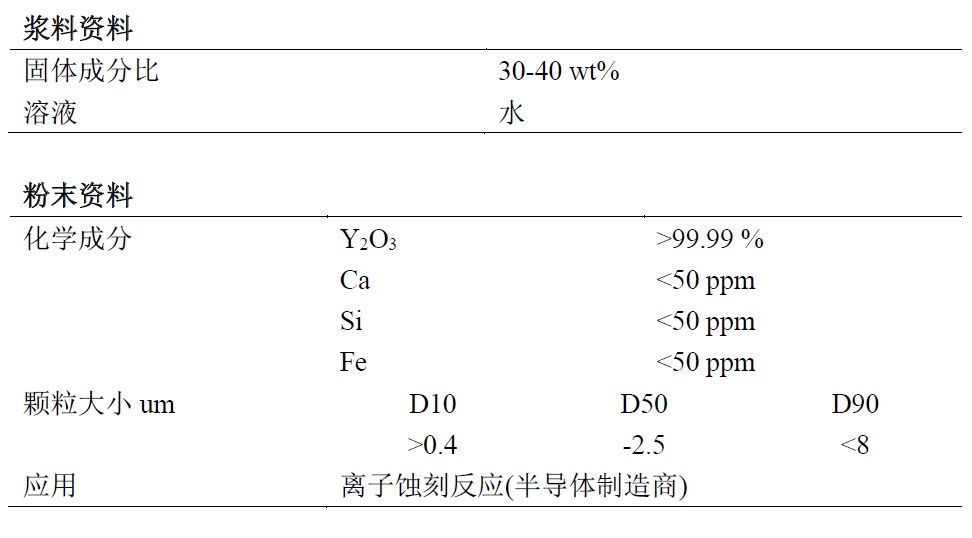

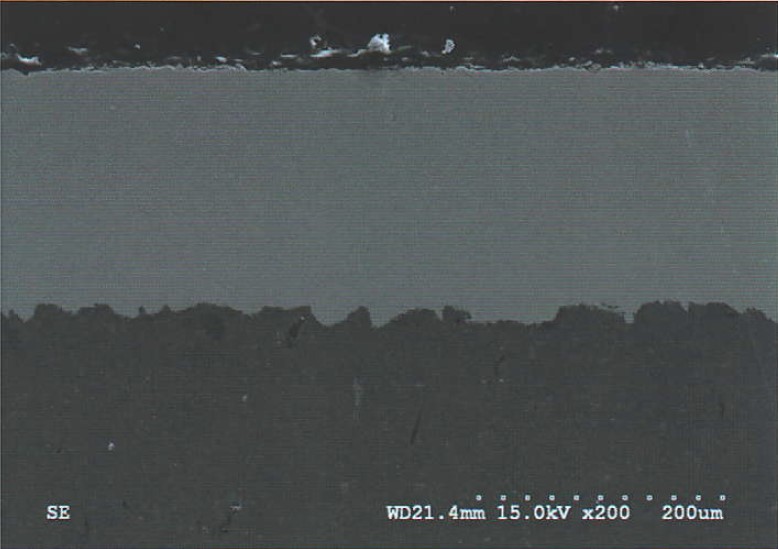

Y2O3 Suspension
此漿料主要應(yīng)用于半導(dǎo)體的蝕刻腔體，由于制備出來的涂層密度更高，抵抗離子蝕刻的效果更好。使用此漿料所制備出來的涂層孔隙率低于0.5%，可以取代現(xiàn)有的APS技術(shù)。

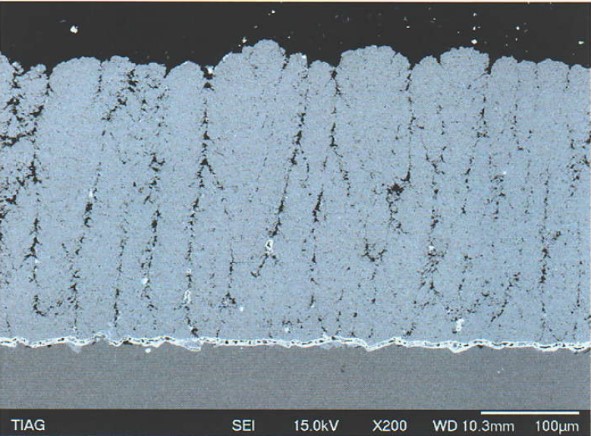

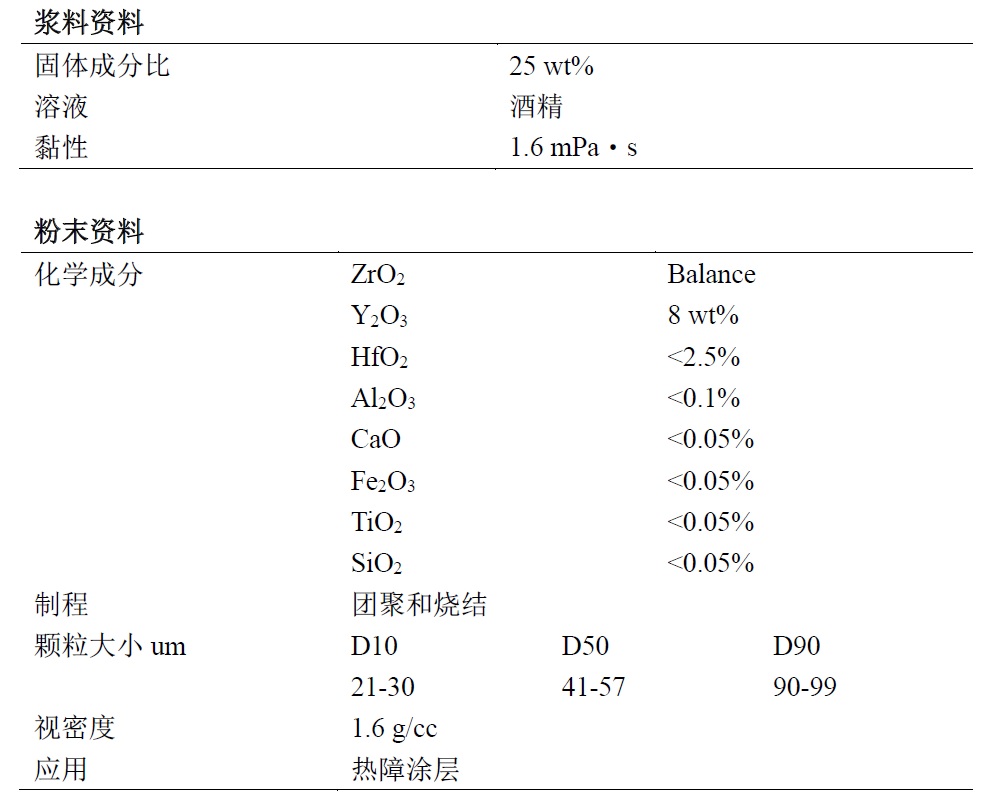

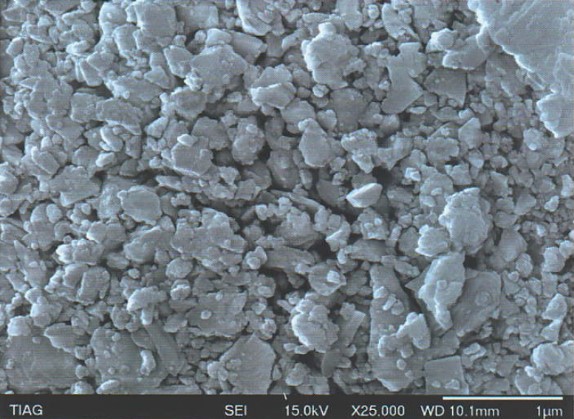

YSZ Suspension
此漿料專為柱狀熱障涂層而設(shè)計(jì)。SPS技術(shù)是EB-PVD技術(shù)的取代品，可以提供低熱傳導(dǎo)與長壽命在柱狀的熱障涂層中。YSZ漿料可以單獨(dú)作為熱障涂層使用，也可以做為高溫?zé)嵴贤繉拥幕淄繉邮褂谩４藵{料具有低粘度、使用壽命長和易于重新分散，符合EN/AS 9100的標(biāo)準(zhǔn)，可確保產(chǎn)品質(zhì)量的穩(wěn)定。
