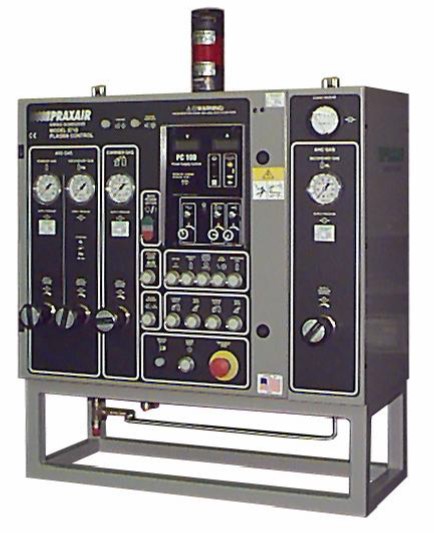

TAFA 3710為一臺經濟型、安全、可靠的手動等離子噴涂控制系統
3710控制器符合CE標準, 附加的特色包含可連接兩臺送粉機、輔助電源電路和可用于冷卻執行組件。3710是經濟型的等離子噴涂控制器, 專為生產環境使用。易于理解的控制器結合機柜設計, 使3710成為等離子噴涂應用上理想的控制器。
“經濟實惠的等離子噴涂制程控制器”
3710控制器的特色在于使用臨界孔板流量計。在3710中的臨界孔板流量計控制器提供高精度和可重復的氣體控制。和其他氣體量流量計不同于臨界孔板流量計對于背壓并不敏感，所以可以提供一致和再現性的涂層品質。
“精密臨界孔板流量計”
控制器的特點具有安全內鎖設計, 避免噴槍在水冷裝置, 電源, 或氣體壓力管路失效時仍在使用. 控制器采用NFPA 規范的“Z”型吹掃和音頻/視頻警報, 在發生吹掃故障時警告操作員。 固態功率控制允許在點火之前選擇工作電流，并將電流設置保持在設定值的1％以內.
操作/制程特色
精密臨界孔板流量計
壓力供應表
內建PC-100 數字電壓和電流顯示的電源供應控制器
固態控制
可雙送粉控制
輔助電源開關控制
安全特色
NFPA 規范 ”Z”型吹掃和音頻/視頻警報
24 V直流掃除電流
可遠程緊急停止
不銹鋼易燃氣體管道
安全內鎖設計
選配
3621型電壓控制: 可簡易監控噴槍電壓(量測在電漿噴槍的位置), 或系統電壓(量測在高頻點火器的輸入端). 當冷卻水的電纜隨著使用而劣化, 增加的阻值造成電流的波動, 嚴重的影響到系統的表現. 3621遠程控制器允許作業源切換監控系統和噴槍電壓的開關, 顯示在PC-100電源供應控制器. 可以簡易判斷經由冷卻水電纜的壓降并評估狀況.

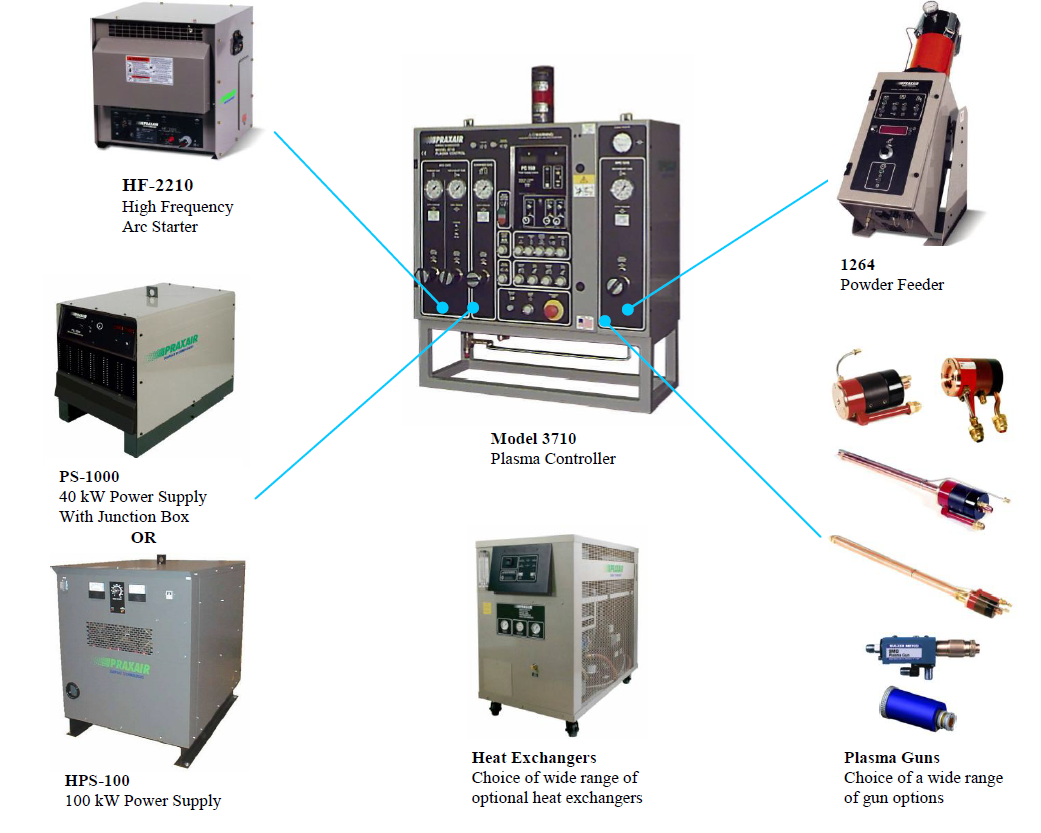

周邊設備
高頻點火器(HF-2210), 電源供應器(HPS-100), 冰水機(國產), 送粉機(1264, 1264i, 1264WL), 等離子噴槍(SG-100, SG-200, 9M, F4等他牌單極等離子噴槍)
3710等離子噴槍控制系統基本訊息
物理規格
重量
100 lbs (45.4 kg) 凈重
180 lbs (81.6 kg) 裝箱成形
寬度
31 in. (787 mm)
深度
15.5 in. (394 mm)
高度
37 in. (940 mm)
電力需求
輸入
115 VAC, 1 phase, 50/60 Hz, 20 amps
氣體需求
節流孔#
流量/壓力
吹掃空氣
N/A
80 psi (550kPa) minimum
氬氣 (主要氣體)
56
71.3 – 430 SCFH(33.5 – 202 l/min) at 30 – 250 psi (207 – 1725 kPa)
氦氣 (二次氣體)
80
15 – 92.6 SCFH (7.1 – 43.5l/min) at 30 – 250 psi (207 – 1725 kPa)
氫氣 (二次氣體)
97
4.3 – 26.4 SCFH (2 – 12.4 l/min) at 30 – 250 psi (207 – 1725 kPa)
氬氣 (載氣)
77
8.2 – 46.2 SCFH (4 – 22.6 l/min) at 30 – 200 psi (207 – 1380 kPa)
