熱噴涂周邊規劃
設備采用可快速更換濾材的彈匣式抽取設計
濾材配置采用雙層式設計，一組濾材內含兩支濾材配置
能過濾0.5 um以上的顆粒99.999%
設備具有防爆排放口設計，內有兩組單向防爆門
|
類別 |
項目說明 |
派里米德 |
仿制設備 |
|

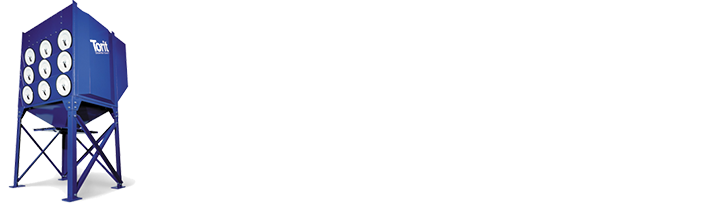

集塵機主體 |
廠牌產地 |
美國Donaldson |
國產 |
|
外型尺寸 |
125(W) x 165.1(H) x 84(D) (in.) 3175 x 4193.5 x 2133.6 (mm) |
160 x 169.8 x 90.7(inch) 4046 x 4313 x 2304 (mm) (仿Donaldson DFT4-64設計) |
|
|
表面涂裝 |
烤漆,300小時塩霧測試 原廠結構保固10年 |
一般烤漆 耐候性差 |
|
|
組裝方式 |
模塊化 |
模塊化 |
|
|
防爆門 |
薄膜式設計 |
鐵制防爆門,無效果 |
|
|
濾材 |
材質 |
Donaldson Ultra Web?材質 |
美國進口低階濾材 |
|
單支濾材面積 |
190 ft2 |
254 ft2 (仿Donaldson第一代濾材設計) |
|
|
濾材數量 |
48 |
64 |
|
|
濾材放置方式 |
傾斜置放 |
水平置放 (仿Donaldson第一代設計) |
|
|
濾材外型 |
橢圓形 |
圓形 (仿Donaldson 第一代設計) |
|
|
過濾效果 |
99.999% @ 0.5 micron |
N/A，無驗證 |
|
|
空氣動力學設計
|
濾材表面毛深
|
表面毛深1.5”,粉塵不易深卡入底層， 同時較粗的外型亦不易變形，不會造 成纖維變形妨礙過濾效能 |
傳統濾材毛深2”,粉塵易卡入，同時因為毛深 較長，纖維易變形，加成阻擋了粉塵過濾效果 ※ |
